Resistor de carvão
Eletricidade
Eletrodinâmica
Definição : O resistor de carvão é constituído de um bastão de grafite comprimida, revestido por uma camada isolante de cerâmica, tendo dois terminais presos em seus extremos.
Observação : Para sua identificação, o resistor é pintado com várias faixas coloridas que obedecem ao seguinte código :
| 1ª faixa - 1º dígito | 2ª faixa - 2º dígito | 3ª faixa - Multiplicador | 4ª faixa - Tolerância | ||||
| Cor | Dígito | Cor | Dígito | Cor | Multipli-cador | Cor | Tolerân-cia |
| Preta | 0 | Preta | 0 | Preta | 1 | Prata | ±10% |
| Marrom | 1 | Marrom | 1 | Marrom | 10 | Ouro | ±5% |
| Vermelha | 2 | Vermelha | 2 | Vermelha | 100 | Sem faixa | ±20% |
| Laranja | 3 | Laranja | 3 | Laranja | 1.000 | ||
| Amarela | 4 | Amarela | 4 | Amarela | 10.000 | ||
| Verde | 5 | Verde | 5 | Verde | 100.00 | ||
| Azul | 6 | Azul | 6 | Azul | 1.000.000 | ||
| Violeta | 7 | Violeta | 7 | Prata | 0,01 | ||
| Cinza | 8 | Cinza | 8 | Ouro | 0,1 | ||
| Branca | 9 | Branca | 9 | ||||
Fonte(s) : Física 2º Grau - Robortela, Avelino e Edson - Editora Ática - Volume 6 (Eletrodinâmica)

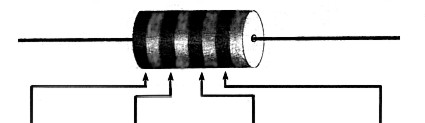

Exemplo
prático : Imagine um resistor de carvão,
com as faixas indicadas abaixo:
A
primeira faixa é vermelha, a segunda é verde, a terceira amarela e a quarta
é dourada. Observando a tabela acima, verificamos que a 1ª faixa vermelha
indica o algarismo "2". A 2ª faixa verde indica o algarismo
"5". A 3ª faixa amarela indica um fator multiplicador "10.000"
e a 4ª faixa dourada indica uma tolerância de ±5%. Desta forma, a resistência
elétrica do resistor será de:
R = 250.000 ± 12.500 W (ohms)
O valor 12.500 W (ohms) corresponde a 5% da resistência nominal de 250.000 W (ohms), isto quer dizer que o resistor trabalhará entre os valores : 237.500 W (ohms) e 262.500 W (ohms), dependendo das condições de temperatura e do circuito.
